存储芯片产品核心知识
发布时间：2025-12-22 浏览数：0
一、基础定义
存储芯片，又称半导体存储器，是一种能够存储大量二值信息（0和1）的半导体器件，核心功能是实现数字信息的写入、读取与 长期保存，是电子设备“记忆仓库”的核心组件。它与负责运算的CPU协同工作，承担数据临时存放与长期留存的关键职责，是信息时代各类智能设备的基础硬件。

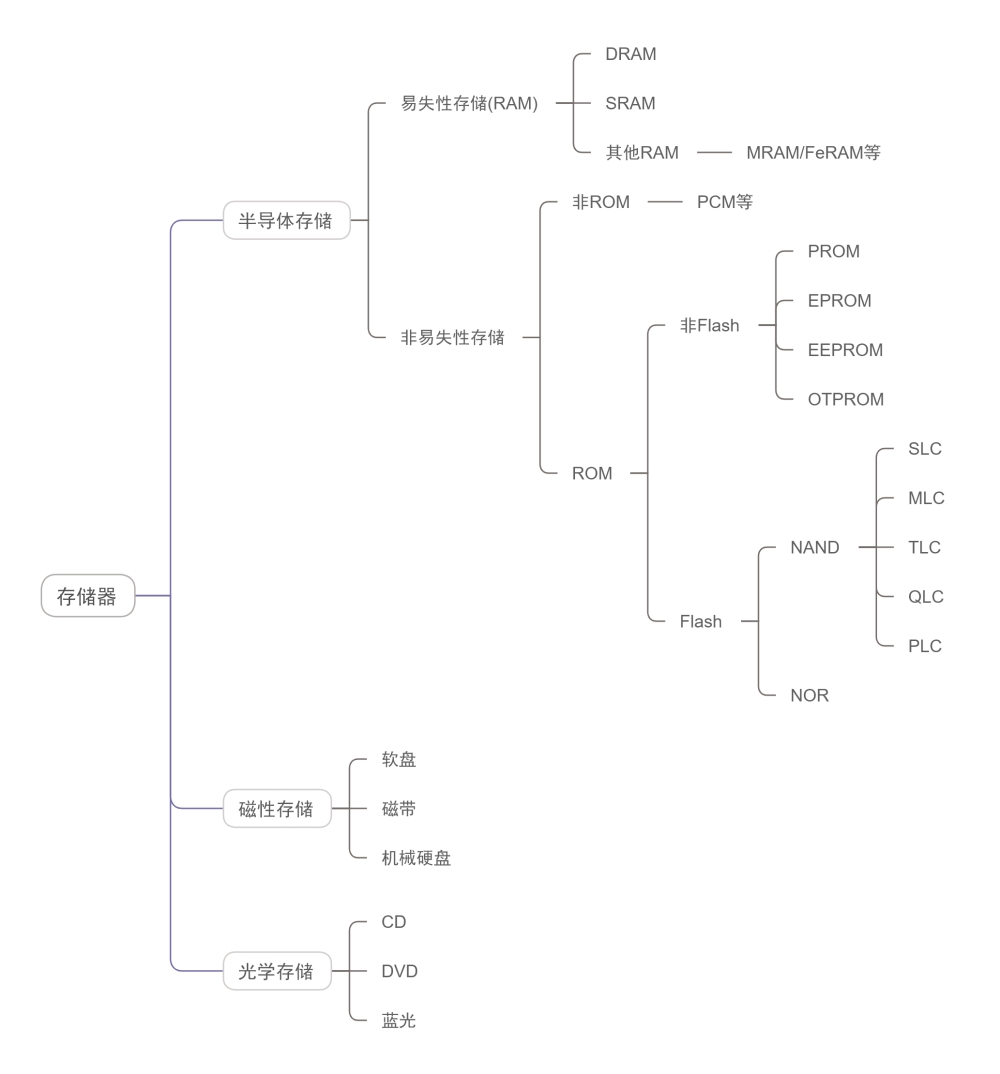

二、核心分类（按易失性划分）
按“断电后数据是否保留”这一核心特性，存储芯片可分为易失性存储器和非易失性存储器两大类，各类别下有明确的代表产品、技术原理及特性差异。
（一）易失性存储器（断电后数据丢失）
核心定位是设备运行的“临时工作台”，主打高速读写，适配数据实时处理场景。
（二）非易失性存储器（断电后数据保留）
核心定位是数据的“永久/半永久仓库”，主打大容量存储，适配数据长期留存场景。
三、关键性能参数
性能参数直接决定存储芯片的适配场景，核心参数包括以下5类：
1. 存储容量
衡量存储数据的能力，单位为GB/TB，是大容量存储场景的核心指标。3D NAND通过提升堆叠层数实现容量突破，如高端3D NAND单芯片容量可达2TB，单盘SSD容量最高已达100TB。
2. 读写速度
分为连续读写（带宽，单位GB/s）和随机读写（IOPS，每秒输入/输出操作数）：
DRAM：DDR5 SDRAM连续读取带宽可达86GB/s；
NAND Flash：通过NVMe协议可实现3-7GB/s连续读取，PCIe 6.0版本已突破27GB/s；
AI场景核心需求：高带宽（如HBM可达TB/s级别）与低延时（数据处理响应速度），避免成为算力瓶颈。
3. 功耗水平
核心衡量指标包括工作功耗、待机功耗、休眠功耗，受技术原理与接口模式影响：
DRAM：需高频刷新，动态功耗占比高（DDR5动态功耗≤50 mW/Gbps）；
SRAM：静态功耗低，但高速工作时动态电流高；
NAND Flash：因擦写机制存在“写放大”，产生额外功耗；移动端/车载场景对低功耗要求极高（通常适配5V-6V低压）。
4. 使用寿命（非易失性存储核心指标）
以P/E cycles（编程/擦除次数）衡量，不同类型差异显著：SLC闪存可达10万次，TLC约1000-3000次，QLC约100-1000次。实际使用寿命还可通过TBW（总写入字节数）、DWPD（每日全盘写入次数）等指标量化评估。
5. 接口与兼容性
决定芯片与设备的适配性，主流接口包括：
DRAM：DDR4/DDR5（通用内存）、LPDDR5/LPDDR5X（移动端低功耗内存）、HBM（高性能计算）；
NAND Flash：SATA（传统SSD）、PCIe NVMe（高速SSD）、eMMC/UFS（移动端内置存储）、SPI（NOR Flash）。
四、核心技术趋势
1. 3D堆叠技术普及
通过垂直堆叠存储单元突破平面工艺的密度限制，是提升容量、降低成本的核心路径。目前3D NAND堆叠层数已达数百层，HBM通过封装级3D堆叠实现超高带宽，晶圆级3D堆叠正朝着“存算一体化”方向研发。
2. 高性能化适配AI需求
AI训练与推理对存储的“高带宽、低延时、大容量”需求激增，推动HBM、DDR5、PCIe 5.0/6.0 NVMe等高性能产品成为主流；同时“以存代算”技术兴起，通过在存储芯片内集成计算单元，降低数据搬运延迟，提升AI运算效率。
3. 低功耗化适配移动与车载场景
LPDDR系列内存、车规级低功耗NAND/MRAM等产品快速迭代，通过工艺优化与架构设计，在保障性能的同时降低功耗，适配AI手机、智能座舱、ADAS等场景的续航与稳定需求。
4. 国产替代加速
国内企业在3D NAND（长江存储）、DRAM（长鑫存储）领域实现技术突破与量产，上游设备材料（刻蚀机、光刻胶）国产化率持续提升，存储主控、封测环节也逐步实现自主可控，形成全产业链协同发展格局。
五、典型应用场景匹配
1. 消费电子（手机/PC/AI终端）
核心需求：大容量、低功耗、高速率；适配产品：LPDDR5/LPDDR5X内存（运行内存）、UFS 4.0/PCIe NVMe SSD（存储内存）、QLC 3D NAND（大容量存储）。
2. 数据中心/AI算力中心
核心需求：超高带宽、超大容量、高可靠性；适配产品：HBM内存（AI加速器）、DDR5 RDIMM内存（服务器）、PCIe 6.0 NVMe SSD、QLC 3D NAND（冷数据归档）。
3. 汽车电子（智能座舱/ADAS）
核心需求：高稳定性、低功耗、车规级认证；适配产品：车规级DRAM/LPDDR、车规级NAND（UFS）、MRAM（实时数据存储）、NOR Flash（固件存储）。
4. 物联网/工控设备
核心需求：低功耗、高可靠性、小体积；适配产品：NOR Flash（代码存储）、低功耗NAND、FeRAM/MRAM（嵌入式存储）。
